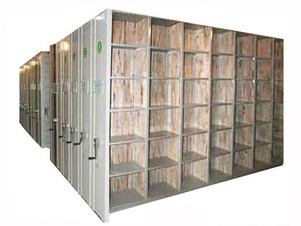

搖動輕便靈活，載荷能力強，磷化處理工藝規范，靜電亞光噴塑，外觀美觀大方，防銹蝕程度好，搖把操作方便，無噪聲。架體在做推拉運動時，其搖把部件不會跟著旋轉，有獨立止動裝置和組列閉合后鎖定裝置及防塵、防鼠裝置，藏檔量大，空間利用率高，內層板高度可自行調節。

密集架主要技術參數

1、手動密集架相關技術標準

（一）、密集架引用標準

GB/T13667.3-2003    國家標準和DA/T7.92行業標準

GB699    優質碳素結構鋼技術條件

GB710    優質碳素結構鋼薄鋼板技術條件

GB711    優質碳素結構鋼熱軋厚鋼板技術條件

GB1720   漆膜附著力測定法

GB1804   公差與配合  未注公差尺寸的極限偏差

GB4357   碳素彈簧鋼絲    GB8162   結構用無縫管

GB9439   灰鐵鑄件    ZB G51035 C04-2 各色醇酸磁漆

ZB G51043 A04-9 各色氧基烘干磁漆

ZB G51095 H06-19   鐵紅、鋅黃環氧酯底漆

HG 2239 H06-2      鐵紅、鋅黃、鐵黑環氧酯底漆

（二）、密集架結構

1、架體為雙柱式結構，架體強度高，架體穩定。搖動時無松動搖晃現象，邊緣光滑無毛刺、焊接點打磨平整，表面噴涂光滑均勻平整。每塊擱板承重不小于80kg，大撓度不超過3mm，24小時卸載后，不會有裂紋及變形。

2、密集架配有一套手動運行結構，密集架主要由立柱、擱板、側板、側面板、底盤等零部件組合而成。

3、密集架按規定鋪設軌道、安裝傳動機構、防倒裝置等；

4、密集架軌道采用膨脹螺栓安裝，與地面齊平（埋入式）；

5、密集架設置防塵、防鼠、防潮、防火和密封裝置等。

（三）、密集架制造工差

1、每標準節（組）組裝后，外廓尺寸（長、寬、高）的極限偏差為±2mm；

2、每標準節（組）組裝后，側面板與中腰板的對縫處的間隙小于2mm；

3、密集架軌道安裝后，其平行度的偏差不大于1mm/m，全長不大于2mm；同一截面上的平行度的偏差不大于1mm/m，全長不大于2mm；

4、密集架每?jī)蓷l軌道的平行度偏差為小于2mm；導軌對接處高低差不大于0.2mm。

5、密集架由段組成的底梁裝配后的直線度不大于0.8mm/m，全長不大于2mm。

6、零件的未注公差尺寸的極限偏差按GB1804中IT13-14。

（四）、密集架制造加工

1、所有鈑金件，機加工后打磨毛刺、無裂縫、無傷痕；

2、所有焊接件，焊接牢固，焊痕光滑、平整；

3、在一個組合之間的產品零部件能保持互換性。

4、產品生產工藝過程，下料、沖壓、軋壓等工序全部達到模具化。零件組合焊接從軌道、立柱、底盤、封門的鉆孔等工序，全部達到工裝夾具化，以使產品具有優良的互換性和協調性。

（五）、密集架傳動裝置

1、傳動機構：轉動靈活、平穩，沒有失靈現象。

2、傳動部件：采用精密軸承、摩托車鏈條（短節距精密滾子鏈），傳動軸采用Ф20冷軋鋼板（45#）和無縫鋼管，中間驅動，雙軸傳動，開啟移動靈活方便、搖力輕。密集架整組搖動時應運行自如，手感輕巧，搖手柄無打滑現象，手柄間不會聯動。鏈輪采用HRC-62標準45#鋼，鍛壓加工，回火，無毛刺，齒部經高頻淬火。臺車滾輪采用HT20-40鑄鐵，經加工成型。

3、制動、防護及密封裝置：

每列密集架裝有制動裝置，于罩板中側，開閉方便，開架查閱資料時，只需按下制動把手，架體便不會被他人移動，可有效保證查閱人員的人身安全。邊架有門并裝有鎖具，用于整組密集架閉鎖。手搖柄采用四型搖把，其結構為棘輪自動掛檔，停用后搖把可自行停于垂直位置。搖把可折疊，以避免通行障礙。

密集架有防傾倒裝置。頂部上方有防水裝置，頂板上方裝有防塵板，列邊采用機械式密封盒密封，密集架各列之間裝有活動范圍為15-20 mm的磁性密封裝置，不會老化，合攏后無間縫，以起到防光、防塵作用，并起到緩沖作用。底架上裝有防鼠條，配合磁性密封條使用。

（六）、密集架載重性能

1、擱板布載重80kg，大撓度為3mm。24h卸載后，沒有裂紋及變形。

2、密集架標準節（雙面擱板）在全負載（每塊擱板均布載重80kg）的情況下，架體、立板沒有明顯變形，架體不會產生傾倒現象。

3、全負載的情況下，各列密集架在手動操縱下運行自如，沒有阻滯現象。每標準節手動搖力不小于11.8N。

4、密集架在受全部載荷1/20外力（沿X、Y軸兩個方向的水平外力）的作用反復100次后，取消外力，架體所產生的傾斜不大于總高的1%，支架、立板沒有明顯的變形。

（七）、密集架表面噴涂材料標準：符合GB-1720、1732、1734標準，采用噴塑流水線作業。

1、除油、去銹處理工藝：

工件表面的油污、銹斑及氧化層，經化學法清除脫脂后，沒有油脂、浮濁液等污物，其表面被水完全浸濕。酸洗后的工件，沒有目視可見的氧化物、銹斑等腐蝕現象，其表面色澤基本均勻。塑粉標準采用流水線作業，乳化劑和堿性助劑脫脂，磷化酸除銹，鋅化薄膜型磷化、鈍化，粉末噴涂。55oC-65oC熱水脫脂—冷水清洗—除銹—冷水清洗—中和—表調-35oC-45oC熱磷化—冷水清洗—-55oC-65oC熱鈍化—靜電亞光噴粉—180oC固化而成，時間控制在10-15分鐘范圍內。

2、磷化處理工藝：

① 磷化處理主要采用浸漬法進行。

② 磷化處理以鋅鈣的磷酸二氫鹽為主要成份溶液，經磷化槽液的配制、調整，按工藝規程要求進行。

③ 磷化后的工件，采用流動水徹底清洗，提高工件表面的清洗質量，同時采用熱的絡酸溶液作封閉處理。

④ 工件經磷化、水洗后，采用烘干機處理干燥后方可噴塑。

⑤ 經磷化處理后的工件與噴塑時間相隔一般不超過24小時。

⑥ 磷化處理按國家標準進行，噴塑工藝符合國家標準，表面光度大于20%；涂膜硬度2H鉛筆試驗合格；涂膜厚度＞50um；正面沖擊壓力大于60kg/cm²時，涂膜無裂紋、皺紋及剝落現象；涂膜附著力試驗達到1級標準；鹽霧試驗48小時無脫落現象。表面噴塑后，色澤均勻，光滑平整，無流痕、接痕、裂痕、劃痕、氣泡、色差、雜質。

3、磷化膜外觀：

① 磷化后工件的顏色為灰色，膜層結晶致密，連續和均勻。

② 膜層厚度一般控制為5微米。

③ 磷化表面檢驗，采用檢驗溶液，觀察滴液從天蘭色變?yōu)榈S色或淡紅色，并在規定時間內不變色。成品轉入噴塑工序。

4、靜電噴塑技術工藝：

① 塑粉經高頻、高壓靜電設備噴涂固化成膜。固化溫度控制在180℃，時間控制在10~15分鐘范圍內。

② 顏色為國際灰，色澤一致，塑面均勻光滑、無劃傷。

③ 檢驗標準：

A、厚度：60—70微米  按磁性測厚儀   B、附著力：1級  按GB-1720-79

C、抗沖擊：60kg/cm²      按GB-1732-79  D、光澤：﹥85%  按GB-1734-79

E、外觀：沒有明顯流痕、漬痕、氣泡。

（八）、密集架外觀質量

1、各零件、組合件、面光滑、平整，沒有尖角、凸起。所有焊接件保證焊接牢固，焊痕光滑、平整，無砂眼、虛焊、明顯焊瘤及飛濺物。每標準節組裝后，外部尺寸的極限偏差為2mm。所有鈑金件、機加件加工后應打磨毛刺，保證無裂痕、傷痕。所有緊固件需經氧化或鍍鋅處理。

2、顏色為國際灰，表面處理采用噴塑工藝，色澤一致，漆面均勻光滑、無劃傷。
