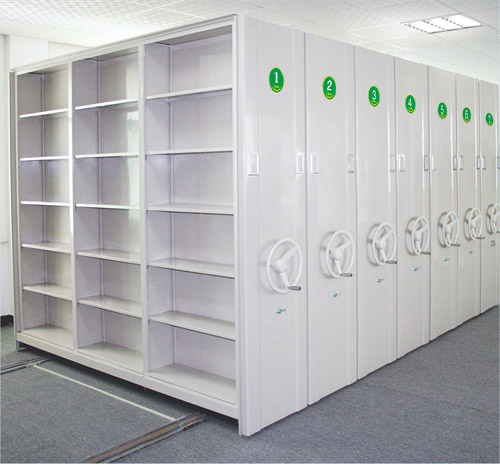

手動密集架技術說明

一、技術參數

手動式密集架系列產品應經國家辦公用品設備質量監督檢驗中心檢驗合格。各項指標均符合中華人民共和國GB/T13667.3-2013手動密集架國家標準和DA/T7-92國家檔案局手動密集架行業要求。所用冷軋鋼板符合GB/T708-2016優質碳素鋼結構鋼薄鋼板技術條件。產品表面處理及質量符合GB/T6807-86鋼鐵工件涂前無磷脫脂、陶化等處理技術條件的國家標準。

二.工藝流程

產品成型，其生產順序如下：

1、剪板機裁剪下料；

2、沖壓機鋼模切角、打孔；

3、折彎機對拼裝料折彎成型；

4、點焊、氧焊拼裝焊接完后初品成型；

5、產品噴塑前嚴格進行無磷脫脂、陶化等防腐處理工序；

6、熱固性粉末靜電噴涂，200℃高溫固化；

7、成品檢驗，包裝入庫；

8、產品出庫、運輸、安裝調試、驗收。

三.材料標準及厚度

（一）、用材標準：所用冷軋鋼板標準為GB11253，熱軋鋼板標準為GB710-91的國家標準。

（二） 款式結構

1. 雙柱式密集架由軌道、底盤、立柱、層板、掛板、頂板、側板、門板、傳動裝置、防傾倒、防震制動、緩沖密封裝置組成。雙柱雙面結構，由軌道、底盤、立柱、掛板、層板、側板、門板、頂板、擋板、傳動機構、防傾倒、防震、防塵、防鼠、制動、緩沖等裝置組成。

2. 立柱：采用40*50mm正面采用一次成型設備加工的雙圓筋拉槽加強立柱硬度，雙圓筋拉槽中心點距離26mm，壓槽深度2.5mm，圓筋直徑3mm，每組梅花孔中心點間距50mm，梅花孔規格為30*3.8mm，直徑8mm。層板層數和間距可沿立柱垂直方向自由調整高度。立柱表面采用酸洗磷化后進行噴塑處理。

3. 層板：正上面采用一次性成型設備加工的二組拉槽，每組拉槽內一根壓筋，拉槽深度2.3mm，每根拉槽寬度7.24mm，層板折邊厚度≥25mm，兩側各一條小圓筋拉槽加強格板硬度.，壓筋工藝不能導致擱板變形。擱板每層承重≥80KG，滿負載24小時后曲撓度≤2mm，卸載后自動恢復?；Q性能好；架體結實、堅固、設計新穎，安裝規范，層數和間距自由調整，表面噴塑。側板采用歐式款式，美觀大方，要便捷安裝和拆裝。門板外觀設計新穎，外表平整，強度性好。底架為分段組合式，加工精度高，具有對接互換性，便于運輸和安裝，并設有防傾倒裝置，防止架體傾倒。底盤高120mm，路軌墊板首先采用數控轉搭沖床進行加工，再采用數控折彎機進行多道折彎成型，可確保成型數據。

（三）、密集架制造工差

1、每標準節（組）組裝后，外廓尺寸（長、寬、高）的極限偏差為±2mm；

2、每標準節（組）組裝后，側面板與中腰板的對縫處的間隙小于2mm；

3、密集架軌道安裝后，其平行度的偏差不大于1mm/m，全長不大于2mm；同一截面上的平行度的偏差不大于1mm/m，全長不大于2mm；

4、密集架每兩條軌道的平行度偏差為小于2mm；導軌對接處高低差不大于0.2mm。

5、密集架由段組成的底梁裝配后的直線度不大于0.8mm/m，全長不大于2mm。

6、零件的未注公差尺寸的極限偏差按GB1804中IT13-14。

（四）、密集架制造加工

1、所有鈑金件，機加工后打磨毛刺、無裂縫、無傷痕；

2、所有焊接件，焊接牢固，焊痕光滑、平整；

3、在一個組合之間的產品零部件能保持互換性。

4、產品生產工藝過程，下料、沖壓、軋壓等工序全部達到模具化。零件組合焊接從軌道、立柱、底盤、封門的鉆孔等工序，全部達到工裝夾具化，以使產品具有優良的互換性和協調性。

（五）、密集架傳動裝置

1、傳動機構：轉動靈活、平穩，沒有失靈現象。

2、傳動部件：采用精密軸承、摩托車鏈條（短節距精密滾子鏈），傳動軸采用Ф20冷軋鋼板（45#）和無縫鋼管，中間驅動，雙軸傳動，開啟移動靈活方便、搖力輕。密集架整組搖動時應運行自如，手感輕巧，搖手柄無打滑現象，手柄間不會聯動。鏈輪采用HRC-62標準45#鋼，鍛壓加工，回火，無毛刺，齒部經高頻淬火。臺車滾輪采用HT20-40鑄鐵，經加工成型。

3、制動、防護及密封裝置：

每列密集架裝有制動裝置，于罩板中側，開閉方便，開架查閱資料時，只需按下制動把手，架體便不會被他人移動，可有效保證查閱人員的人身安全。邊架有門并裝有鎖具，用于整組密集架閉鎖。手搖柄采用四型搖把，其結構為棘輪自動掛檔，停用后搖把可自行停于垂直位置。搖把可折疊，以避免通行障礙。

密集架有防傾倒裝置。頂部上方有防水裝置，頂板上方裝有防塵板，列邊采用機械式密封盒密封，密集架各列之間裝有活動范圍為15-20 mm的磁性密封裝置，不會老化，合攏后無間縫，以起到防光、防塵作用，并起到緩沖作用。底架上裝有防鼠條，配合磁性密封條使用。

（六）、密集架載重性能

1、擱板布載重80kg，大撓度為3mm。24h卸載后，沒有裂紋及變形。

2、密集架標準節（雙面擱板）在全負載（每塊擱板均布載重80kg）的情況下，架體、立板沒有明顯變形，架體不會產生傾倒現象。

3、全負載的情況下，各列密集架在手動操縱下運行自如，沒有阻滯現象。每標準節手動搖力不小于11.8N。

4、密集架在受全部載荷1/20外力（沿X、Y軸兩個方向的水平外力）的作用反復100次后，取消外力，架體所產生的傾斜不大于總高的1%，支架、立板沒有明顯的變形。

（七）、密集架表面噴涂材料標準：符合GB-1720、1732、1734標準，采用噴塑流水線作業。

1、除油、去銹處理工藝：

工件表面的油污、銹斑及氧化層，經化學法清除脫脂后，沒有油脂、浮濁液等污物，其表面被水完全浸濕。酸洗后的工件，沒有目視可見的氧化物、銹斑等腐蝕現象，其表面色澤基本均勻。塑粉標準采用流水線作業，乳化劑和堿性助劑脫脂，磷化酸除銹，鋅化薄膜型磷化、鈍化，粉末噴涂。55oC-65oC熱水脫脂—冷水清洗—除銹—冷水清洗—中和—表調-35oC-45oC熱磷化—冷水清洗—-55oC-65oC熱鈍化—靜電亞光噴粉—180oC固化而成，時間控制在10-15分鐘范圍內。

2、磷化處理工藝：

① 磷化處理主要采用浸漬法進行。

② 磷化處理以鋅鈣的磷酸二氫鹽為主要成份溶液，經磷化槽液的配制、調整，按工藝規程要求進行。

③ 磷化后的工件，采用流動水徹底清洗，提高工件表面的清洗質量，同時采用熱的絡酸溶液作封閉處理。

④ 工件經磷化、水洗后，采用烘干機處理干燥后方可噴塑。

⑤ 經磷化處理后的工件與噴塑時間相隔一般不超過24小時。

⑥ 磷化處理按國家標準進行，噴塑工藝符合國家標準，表面光度大于20%；涂膜硬度2H鉛筆試驗合格；涂膜厚度＞50um；正面沖擊壓力大于60kg/cm2時，涂膜無裂紋、皺紋及剝落現象；涂膜附著力試驗達到1級標準；鹽霧試驗48小時無脫落現象。表面噴塑后，色澤均勻，光滑平整，無流痕、接痕、裂痕、劃痕、氣泡、色差、雜質。

3、磷化膜外觀：

① 磷化后工件的顏色為灰色，膜層結晶致密，連續和均勻。

② 膜層厚度一般控制為5微米。

③ 磷化表面檢驗，采用檢驗溶液，觀察滴液從天蘭色變?yōu)榈S色或淡紅色，并在規定時間內不變色。成品轉入噴塑工序。

4、靜電噴塑技術工藝：

① 塑粉經高頻、高壓靜電設備噴涂固化成膜。固化溫度控制在180℃，時間控制在10~15分鐘范圍內。

② 顏色為國際灰，色澤一致，塑面均勻光滑、無劃傷。

③ 檢驗標準：

A、厚度：60—70微米  按磁性測厚儀   B、附著力：1級  按GB-1720-79

C、抗沖擊：60kg/cm2      按GB-1732-79  D、光澤：﹥85%  按GB-1734-79

E、外觀：沒有明顯流痕、漬痕、氣泡。

（八）、密集架外觀質量

1、各零件、組合件、面光滑、平整，沒有尖角、凸起。所有焊接件保證焊接牢固，焊痕光滑、平整，無砂眼、虛焊、明顯焊瘤及飛濺物。每標準節組裝后，外部尺寸的極限偏差為2mm。所有鈑金件、機加件加工后應打磨毛刺，保證無裂痕、傷痕。所有緊固件需經氧化或鍍鋅處理。

2、顏色為國際灰，表面處理采用噴塑工藝，色澤一致，漆面均勻光滑、無劃傷。
